1.一級ボイラー【新・精選問題193】について ♪

○【新・精選問題193】は、最近実施された一級ボイラー技士試験問題(公表)を対象に、

細目毎に分類・整理したもので、「新・精選問題200」の続編・補完するために作成しました。

○特に計算問題に注目しました。

この度、全面的に見直しを実施し、新規問題と大幅に差し替えました。(H28.12

○問題数は計193題と絞り込んでいます。

◯一級ボイラー「新・精選問題200」と併せてご利用になれば、一発合格間違いなしです。



2.学習方法について ♪



1)一級ボイラー【新・精選問題193】をすぐ解いてみる。

2)教本で一問毎に確認する。(深く掘り下げる)

3)一級ボイラー【新・精選問題193】をもう一度、最初からやる。

4)各科目とも90点をとるまで繰り返す

5)計算問題の攻略が一級ボイラー試験攻略のキーポイントです。満点を目指しましょう。

○計算問題は、次の6点が繰り返し出題されています。

(1)ボイラーの構造:①換算蒸発量   ②重油の発熱量

(2)ボイラー取扱い:①ブロー量(残留イオン濃度)

(3)燃料及び燃焼 :①重油の体積換算 ②理論空気量 ③ボイラー効率(燃料の発熱量)


【第1編 ボイラーの構造】



1.1 熱及び蒸気



問1 熱及び蒸気に関し、次のうち誤っているものはどれか。(H26.10

(1)気体の比熱には、圧力一定で温度1℃上げる場合の定圧比熱と、体積一定で温度1℃上げる場合の定積比熱(定容比熱)とがあり、定圧比熱は定積比熱より大きい。

(2)放射伝熱は、物体が保有する内部エネルギーの一部を電磁波の形で放出し、それが他の物体に  当たり吸収される熱移動である。

(3)圧力 1 MPa、温度180℃の乾き飽和蒸気を加熱して、圧力 1 MPa、温度230℃の過熱蒸気にしたとき、この蒸気の過熱度は27.8%である。

(4)物体の圧力をP(a)、比体積をv(m3/kg)、内部エネルギーをu (/kg)とすると、物体の比エンタルピ h(J/kg)は、h=u+Pv で表される。

(5)熱と仕事はともにエネルギーの形態で、熱量3.6 MJは、電気的仕事量1khに相当する。





問2 熱及び蒸気に関し、次のうち誤っているものはどれか。(H25.10

(1)水の単位質量当たりの蒸発熱は、圧力が0.1MPaのときより、0.2MPaのときのほうが大きい。

(2)蒸発熱は、飽和水と飽和蒸気の比エンタルピの差であり、温度は変化せず水から蒸気へと状態が変化するのに費やされる熱量である。

(3)過熱蒸気は、飽和蒸気をさらに加熱し、蒸気温度が飽和温度より高くなったもので、ある圧力での過熱蒸気の温度と飽和蒸気の温度の差を過熱度という。

(4)気体の比熱には、圧力一定で温度1℃上げる場合の定圧比熱と、体積一定で温度1℃上げる場合の定積比熱(定容比熱)とがあり、定圧比熱は定積比熱より大きい。

(5)蒸気タービンなどの蒸気原動機に、過熱度の高い過熱蒸気を使用すると、熱効率が向上するとともに、タービン翼の腐食などの故障を軽減することができる。

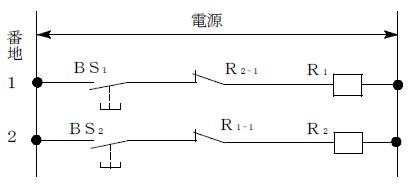

問38 次の回路に関する下の文中の内に入れるAからEの語句又は記号の組合せとして、正しいものは()()のうちどれか。(H25.10

2016121101_03_1
 「ボタンスイッチ( A )を押すと、1番地に電流が流れ、リレー( B )はコイルに電流が流れて作動し、2番地の接点R1-1は( )となる。ここで、ボタンスイッチ ( D )を押しても2番地には電流が流れず、リレー( E )は作動しない。」


A    B   C  D     E

  (1)BS1   R1   閉   BS2   R2

  (2)BS1   R1   開   BS2   R2

  (3)BS1   R2   閉   BS2   R1

  (4)BS2   R2   閉   BS1   R1

  (5)BS2   R2   開   BS1    R1


問39 自動制御に関し、次のうち誤っているものはどれか。(H26.10



(1)シーケンス制御は、あらかじめ定められた順序に従って、制御の各段階を逐次進めていく制御である。

(2)フィードバック制御は、出力側の信号を入力側に戻すことによって、制御量の値を目標値と比較し、それらを一致させるように訂正動作を行う制御である。

(3)オンオフ動作は、操作量が二つの値のいずれかをとる2位置動作のうち、その二つの値の一つをゼロとするものである。

(4)比例制御は、制御偏差の大きさに比例して操作量を増減するように働く動作で、P動作ともいう。

(5)積分動作は、制御偏差が変化する速度に比例して操作量を増減するように働く動作で、D動作ともいう。


問40 ボイラーの自動制御に関する次の文中の内に入れるAからCの用語の組合せとして、正しいものは()()のうちどれか。(24.10



「ボイラーの水位制御においては、( A ) が増加して水面が下がる前に、( A ) の増加を検出して給水量を増加させる操作を行う。このように、( B ) と制御量の偏差によらず外乱などの情報に基づいて操作量を決定する制御を( C ) 制御という。」

                                    B                      C

(1)蒸気流量                  目標値                  フィードフォワード

(2)燃焼空気量              目標値                  フィードバック

(3)蒸気流量                  操作量                  シーケンス

(4)燃焼空気量              燃料量                  フィードフォワード

(5)燃料量                     操作量                  シーケンス





問41 次の図は比例式蒸気圧力調節器の比例帯設定目盛板を示す。蒸気圧力が0.60MPaに設定され、比例帯設定指針が図の位置に設定されたとき、比例制御が行われる範囲は()()のうちどれか。

H26.10キャプチャ

(1)0.10MPaから0.18MPa

(2)0.10MPaから0.34MPa

(3)0.60MPaから0.78MPa

(4)0.60MPaから0.94MPa

(5)0.70MPaから0.94MPa










問45
重油を燃料とするボイラーにおいて、蒸発量が毎時5t、燃料消費量が毎時360㎏で、燃料の低発熱量が42MJ/kgであるとき、ボイラー効率の近似値は、()()のうちどれか。(H23.10

ただし、発生蒸気の比エンタルピは2790kJ/kg、給水の温度は24℃とする。



(1)87%  (2)89%  (3)91%  (4)93%  (5)95%



問46 蒸気圧力1.5MPa、給水温度40℃で、10t/hの飽和蒸気(乾き度90.0%)を発生するボイラーの換算蒸発量の近似値として、正しいものは次の()()のうちどれか。

ただし、絶対圧力1.6MPaの飽和水の比エンタルピは854.kJ/kg、給水の比エンタルピは167.5kJ/kg 、蒸発熱は1938.kJ/kgとする。(H18.10公表)(H16.04公表)



(1)10470 kg/h  (2)10770 kg/h  (3)11140 kg/h

(4)11640 kg/h  (5)12480 kg/h



【第4編 ボイラーに関する法令】



4.1 ボイラーの定義と適用範囲



問1 ボイラー及び圧力容器の定義に関し、法令上、正しいものは次のうちどれか。(24.10



(1)ゲージ圧力が0.1MPa、伝熱面積が9㎡  の温水ボイラーは、小型ボイラーである。

(2)ゲージ圧力が0.1MPa、伝熱面積が1㎡  の蒸気ボイラーは、小型ボイラーである。

(3)ゲージ圧力が0.1MPa、伝熱面積が15㎡  の貫流ボイラーは、小型ボイラーである。

(4)内容積が0.03㎥ で、その内部にゲージ圧力が0.2MPaの気体を保有する容器は、第二種圧力容器である。

(5)ゲージ圧力が0.2MPa、内容積が0.2㎥ の反応器は、小型圧力容器である。

問9 法令上、ボイラー技士でなければ取り扱うことができないボイラーは、次のうちどれか。(H26.10



(1)伝熱面積15㎡ の温水ボイラー

(2)胴の内径が750mmで、長さが1300mmの蒸気ボイラー

(3)胴の内径が400mmで、かつ、その内容積0.m3の気水分離器を有する、伝熱面積25㎡ の   貫流ボイラー

(4)伝熱面積2.5㎡ の蒸気ボイラー

(5)最大電気設備容量が40kWの電気ボイラー




解 答と解 説

第1編 ボイラーの構造

注)解説文中のページ数について:一級ボイラー技士教本(日本ボイラ協会H22年改訂3版)の概略関係ページを参考までに示す。例えば、P32は、教本の概略ページ数

--------------------------------------------------------------------------------------

問1 熱及び蒸気について

解答:3

解説:注目問題 P1P6

(3)圧力 1 MPa、温度180℃の乾き飽和蒸気を加熱して、圧力 1 MPa、温度230℃の過熱蒸気にしたとき、この蒸気の過熱度は50である。

過熱度とは、過熱蒸気の温度()と同じ圧力の飽和蒸気の温度()をいう。P6

---------------------------------------------------------------------------------------
問2 熱及び蒸気について

解答:1

解説:注目問題 P26

(1)水の単位質量当たりの蒸発熱は、圧力が0.1MPaのときより、0.2MPaのときのほうが小さい。0.1MPaのときの蒸発量=2275kj/kg、0.2MPaのときの蒸発量=2226kj/kg

-------------------------------------------------------------------------------------

問8 ボイラーの換算蒸発量の計算問題

解答:3

解説:注目問題P18P3

G e :換算蒸発量[kg/h]

G :実際蒸発量[kg/h]                   =4,000

h2:発生蒸気のエンタルピ[kJ/kg] 815+1,972×0.952,688

h1:給水のエンタルピ[kJ/kg]     =4.187×30125.6

2,257:基準蒸発の蒸発熱[kJ/kg]

G e  = G(h2-h1)/2257

4,0002,688125.6)/2,2574,541[kg/h]  5.541[t/ h]→(3)

-------------------------------------------------------------------------------------

問9 重油の消費量の近似値の計算について

解答:4

解説:◎出題頻度大、P19

ボイラー効率=(熱出力/燃料の入熱)×100 %

熱出力=蒸発量×(蒸気の比エンタルピ-給水の比エンタルピ)

燃料の入熱=燃料消費量×燃料の低発熱量

 燃料消費量

{蒸気量×(蒸気の比エンタルピ-給水の比エンタルピ)/(ボイラー効率×燃料の低発熱量)}

×100

{1,0002,78024×4.2)/90×41,000}×100

=72.6(kg)  →(4)
-----------------------------------------------------------------------------------

問41 比例式蒸気圧力調節器について

解答:3

解説:★★注目問題  P 146147

動作すき間は

0.10+(0.340.10)÷6×20.18(MPa

比例制御が行われる範囲は、蒸気圧力が0.60MPaに設定されているので

0.60~(0.60+0.18=0.78)

答えは 、(3)0.60MPaから0.78MPa  である

-------------------------------------------------------------------------------------

問42 温度検出器について

解答:

解説:注目問題 P149150

(1)バイメタル式温度検出器は、熱膨張率の異なる2種類の薄い金属板を張り合わせたバイメタルにより接点をオンオフするもので、振動により誤差が出ることがあり、直動式で応答速度が遅い
---------------------------------------------------------------------------------------------------------------------------------------

9問9 ボイラー技士でなければ取扱えないボイラーについて

解答:1

解説:注目問題   第23条、令第6条第16号イ~ニ

小規模ボイラーに該当すれば、ボイラー技能講習会を終了した者が取り扱ってもよい。

(1)  のみがこれを超える。他は小規模ボイラーに該当する。

※最大電気設備容量40kWの電気ボイラーの伝熱面積は、2㎡(40202㎡)である。

(令)第6条第16項に定める小規模ボイラーの規定

イ 胴の内径が750mm以下、その長さが1300mm以下の蒸気ボイラー

ロ 伝熱面積が3㎡以下の蒸気ボイラー

ハ 伝熱面積が14㎡以下の温水ボイラー

  ニ 伝熱面積が30㎡以下の貫流ボイラー

-------------------------------------------------------------------------------------------------------------------------------

問29 変更届又は変更検査について

解答:1

解説:◎出題頻度大  41

○変更届が必要なボイラーの部分又は設備                        41

1.胴、ドーム、炉筒、火室、鏡板、天井板、管板、管寄せ又はステー

2.付属設備(節炭器、過熱器)

3.燃焼装置(バーナなど)

4.据付基礎

○煙管、水管、安全弁、空気予熱器は不要。
